Ringkasan

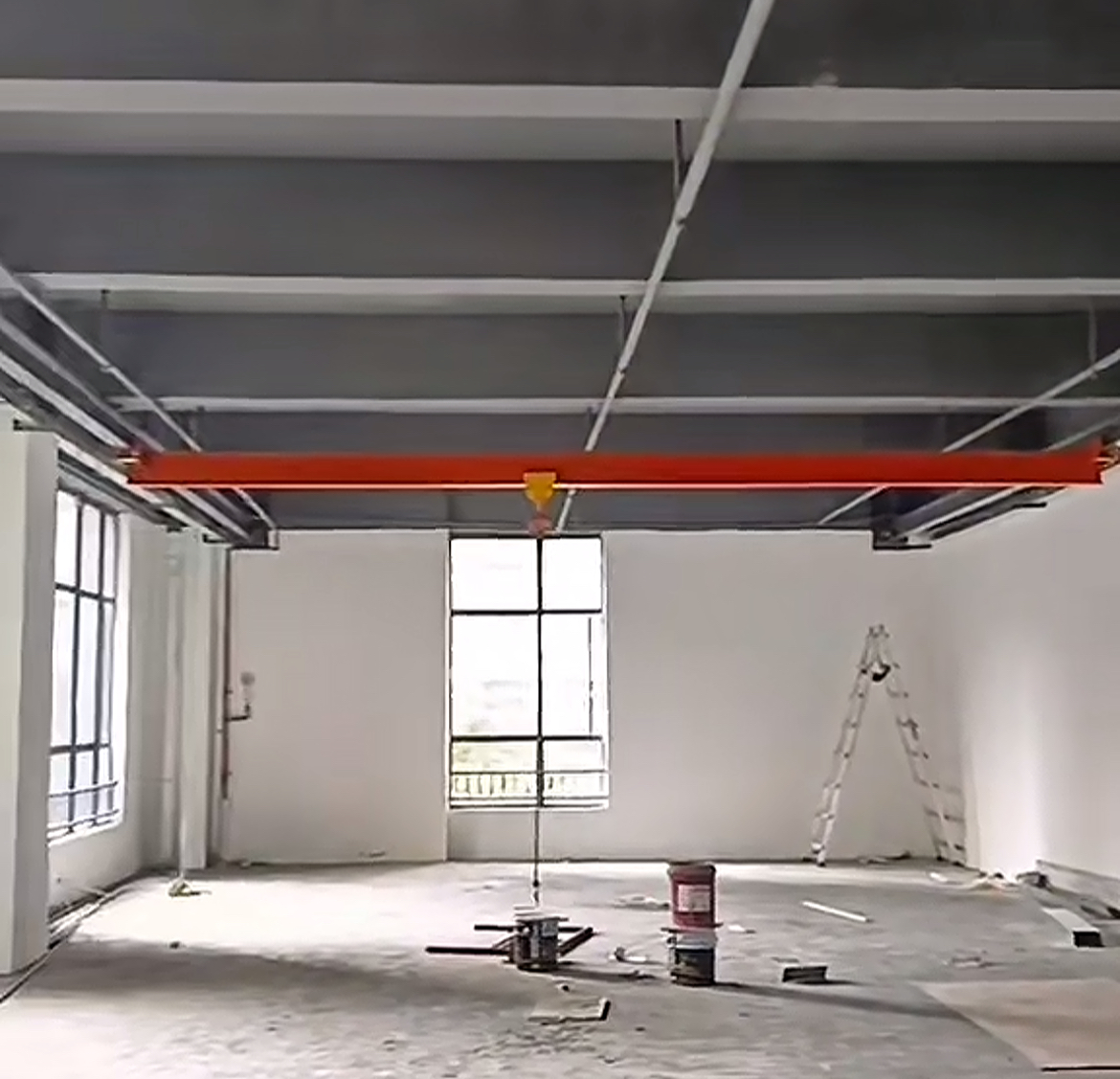

A Derek Overhead Girder Tunggal Manualadalah alat pengangkat ringan dan kecil dengan struktur sederhana, pengoperasian fleksibel, serta ekonomis dan praktis. Alat ini terutama terdiri dari balok utama, balok ujung di kedua ujungnya (dengan roda berjalan di balok ujung), mekanisme pengoperasian manual, dan kerekan rantai manual atau tangan (sebagai mekanisme pengangkat). Fitur utamanya adalah alat ini sepenuhnya digerakkan oleh tenaga manusia dan tidak memerlukan pasokan daya. Alat ini sangat cocok untuk digunakan di tempat-tempat yang tidak memiliki pasokan daya, persyaratan antiledakan yang ketat, atau hanya memerlukan penanganan material ringan yang terputus-putus. Alat ini dapat berjalan maju dan mundur pada lintasan bentang tetap, meliputi area kerja persegi panjang, secara efektif meningkatkan efisiensi aliran material di bengkel, gudang, atau jalur produksi.
Struktur inti dan metode kerja

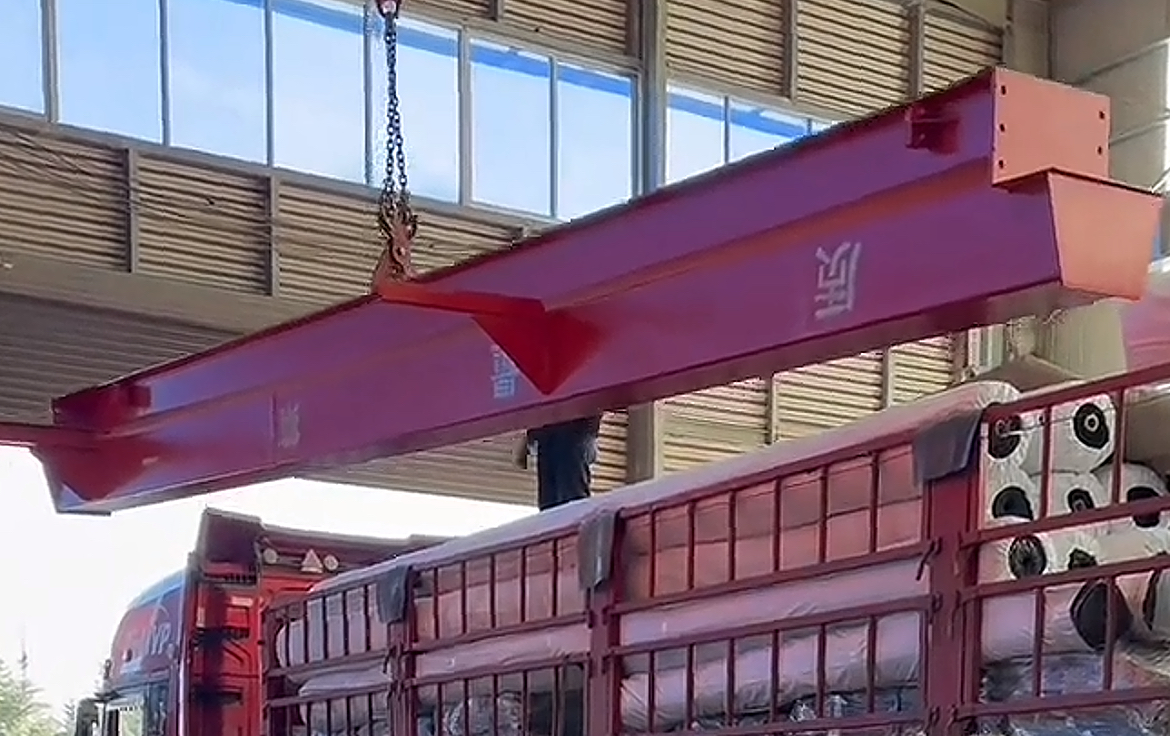

Balok utama: balok-I atau balok kotak berkekuatan tinggi, inti penopang.

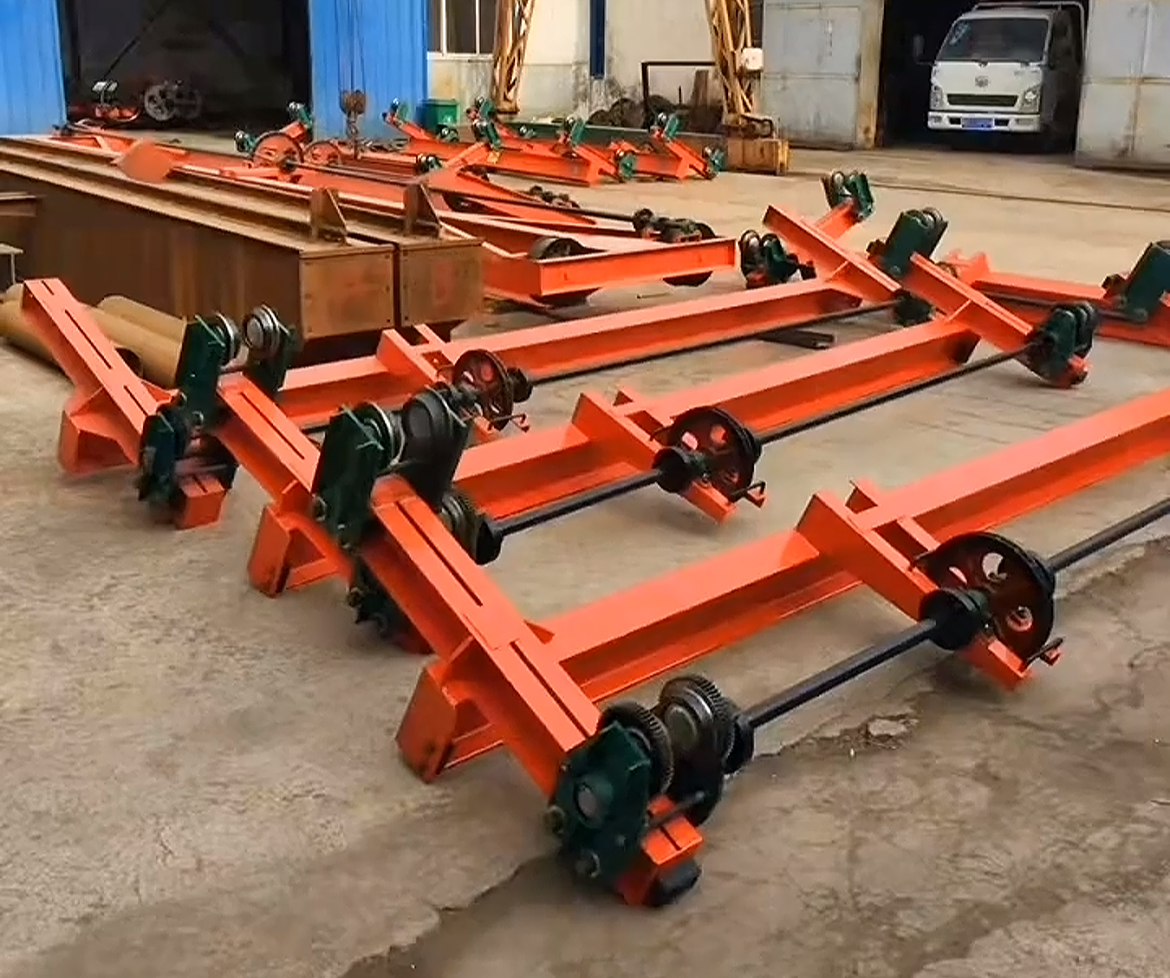

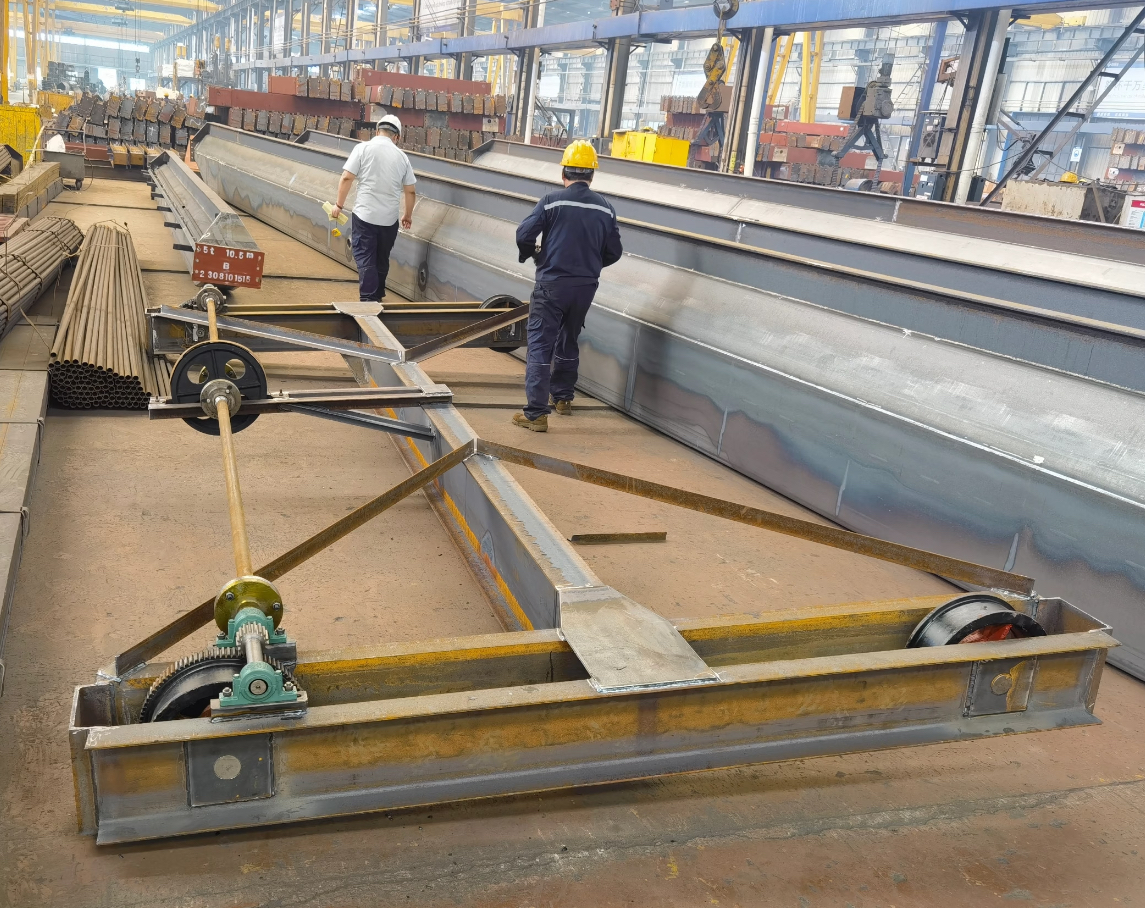

Balok ujung dan roda: dipasang pada kedua ujung balok utama, menopang derek untuk didorong dan dioperasikan secara manual di lintasan searah panjang pabrik (pengoperasian troli).

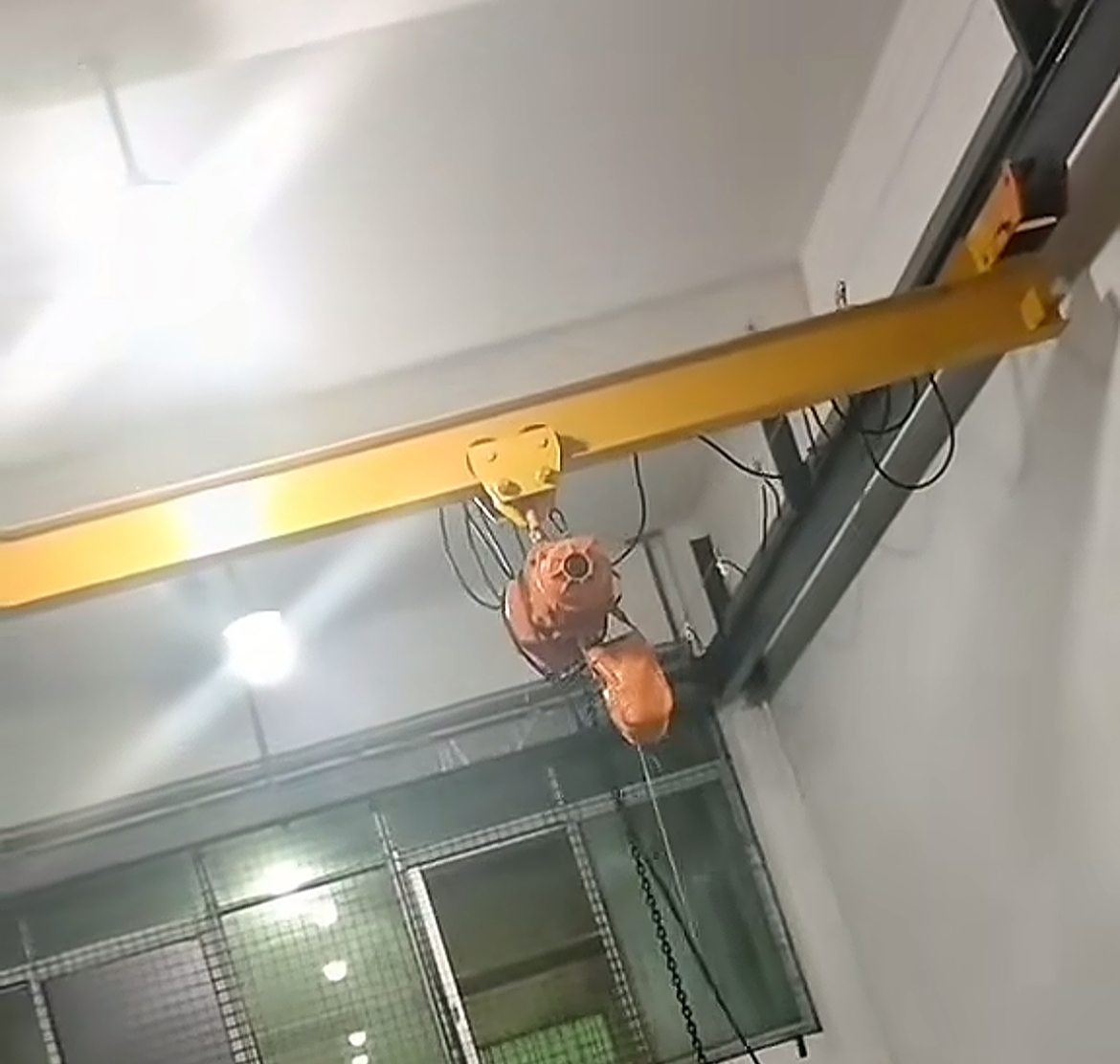

Mekanisme pengangkatan: kerekan rantai tangan standar atau kerekan tuas tangan, berfungsi untuk mengangkat dan menurunkan.
Mode operasi
Pengoperasian troli: Seluruh mesin didorong maju dan mundur sepanjang lintasan utama oleh tenaga manusia.
Pengoperasian troli (opsional): Kerekan dipasang pada troli beroda dan dapat ditarik oleh tenaga manusia untuk bergerak ke kiri dan kanan di bawah balok utama (dalam arah lebar bangunan pabrik) untuk mencapai posisi yang tepat.
Rel: Rel balok-I, dipasang pada struktur pendukung bangunan pabrik.
Parameter teknis utama (kisaran tipikal)
| Nama Parameter | Nilai Parameter |
|---|---|
| Kapasitas Angkat (t) | 1, 2, 3, 5, 10 |
| Tinggi Angkat (m) | 3 - 10 |
| Kelas Pekerja | Bahasa Indonesia: A1 - A3 |
| Kecepatan Perjalanan Crane (m/min) | 5,2 (untuk 1t - 3t), 4,3 (untuk 5t, 10t) |
| Kecepatan Perjalanan Troli (m/menit) | 5,3 (untuk 1t), 5,9 (untuk 2t), 4,7 (untuk 3t, 5t), 4,2 (untuk 10t) |
| Lebar Permukaan Rel (mm) | 37 - 51 |
Pemilihan dan poin-poin penting
Tentukan dengan jelas beban, bentang, tinggi, frekuensi penggunaan, dan lingkungan.
Mengevaluasi daya dukung struktur pendukung tanaman.
Pilih kerekan yang sesuai (beban, ketinggian, persyaratan tahan ledakan).
Putuskan apakah akan mengonfigurasi troli manual.
Instalasi dan komisioning profesional sangat penting untuk memastikan keselamatan dan peraturan.
